Rohrdrehgelenke sind mit Kugellaufbahnen versehene Dreh-Elemente, die den Transport von flüssigen oder gasförmigen Medien zwischen zwei sich relativ zueinander bewegenden Punkten ermöglichen.
Unsere Rohrdrehgelenke sind mit einer axialwirkenden Mediumdichtung (PTFE Compound) und einer äußeren Radialdichtung bzw. einem Schmutzabstreifer ausgestattet.
- für Flüssigkeiten, Gase, Lebensmittel und Schüttgut
- aus C-Stahl, Edelstahl, Aluminium, weitere Werkstoffe wie Duplex, Superduplex und Hastelloy sind auf Anfrage jederzeit möglich
- max. Betriebstemperatur -60°C bis +260°C (Hochtemperatur-Drehgelenke bis +600°C)
- mit Gewinde, Anschweißenden und Flanschen
- mit Auskleidung für Chemie
- Schwenk- und Drehbewegungen bis zu 360° möglich
Ihr Nutzen auf einen Blick:
- Reduzierung von Verschleiß bei Rohrleitungen
- alle Elemente sind als Einzelteile oder komplett als Dichtungssatz nachlieferbar
- mit vollsynthetischen Schmierstoffen versehen und bis zu einem Dichtungswechsel praktisch wartungsfrei
- das Baukastenprinzip und 8 Grundbauformen machen alle räumlichen Bewegungen und Anschlussparameter problemlos möglich
- kundenspezifische Sonderanfertigungen von DN08 bis DN1200 (48“)
Werkstoffe
Die Rohrdrehgelenke werden standardmäßig aus den Werkstoffen 1.7225 (42CrMo4), 1.0570 (ST52-3) und 1.4571 (X6CrNiMoTi 17-12-2) in Nennweiten von DN 08 bis DN 1200 gefertigt. Anschlusskomponenten bei Gelenkköpfen aus Normalstahl sind in der Regel aus Werkstoff ST35.8 bzw.C22.8.
Bauformen

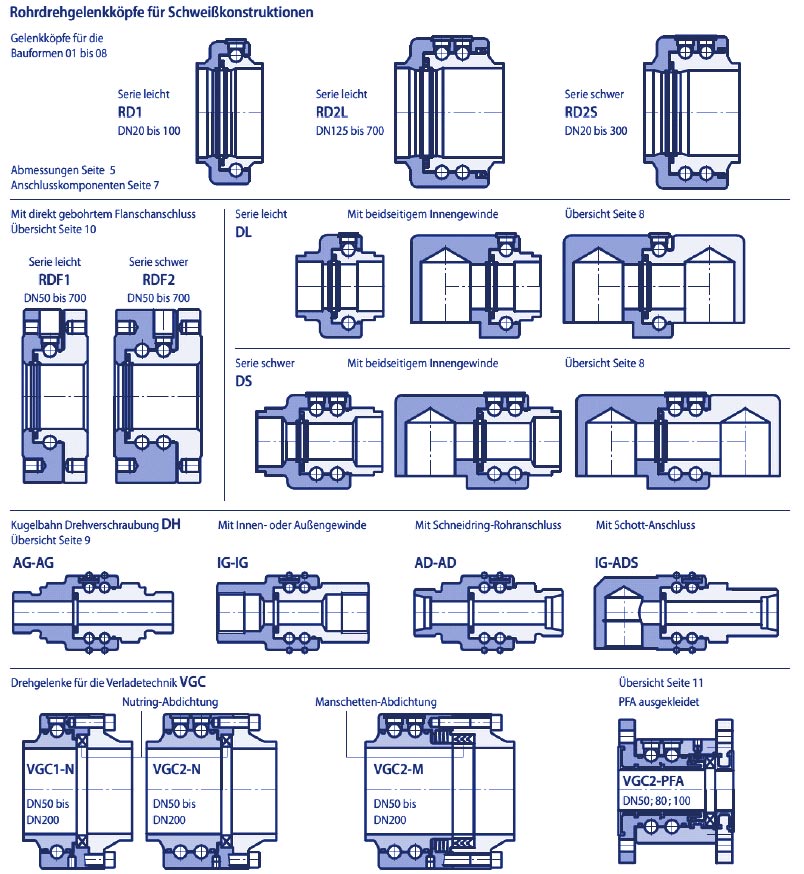

Die Rohrdrehgelenkköpfe sind im Baukastenprinzip mit frei wählbaren Anschlusskomponenten in acht Grundbauformen lieferbar. Neben dem Standard -Fertigungsprogramm sind Sonderausführungen möglich.
Belastungen
Die Rohrdrehgelenke nehmen zusätzlich zur Druckbelastung äußere Radial- / Axialkräfte auf. Auch unter schwierigsten Bedingungen zeichnen sich unsere Drehgelenke durch ein Höchstmaß an Funktionalität und Sicherheit aus.
Abdichtung
Die Rohrdrehgelenke sind mit einer axialwirkenden Mediumdichtung (PTFE Compound) und einer äußeren Radialdichtung bzw. einem Schmutzabstreifer ausgestattet. Für besondere Einsatzfälle (z. B. Lebensmitteleinsatz), werden spezielle Dichtungen verwendet. Bei abrasiven Bestandteilen im Medium wird ein zusätzlicher Innenabstreifer eingesetzt. Alle Elemente sind als Einzelteile oder komplett als Dichtungssatz nachlieferbar.
Wartung
Die Rohrdrehgelenke werden mit vollsynthetischen, den Betriebsbedingungen angepassten Schmierstoffen versehen und sind bis zu einem Dichtungswechsel praktisch wartungsfrei. Schmiernippel sind aus diesem Grunde nicht vorgesehen, auf Wunsch aber möglich.
